Détail du matériel utilisé
* Marque de la station météo:
Oregon Scientific
* Modèle de la station météo:
WMR200 avec écran tactile
* Date de mise en service:
06/03/2013
* Récupération des données:
Sans fils + USB, connectée 24h/24 à un serveur (PC) dédié
* Serveur informatique:
Mini PC fonctionnant sous Windows 8.1, Intel Atom Z3736F, RAM 2Go, SSD 32Go, Fanless, conso max. 7 watts.
* Logiciels utilisés sur le PC:
- XNET Météo, récupération des données de la station et conversion en fichier au format .CSV (type Excel)
- GRAPHWEATHER, interprétation du fichier .CSV pour générer les graphiques
- Cobian Backup, pour envoyer les données de mon serveur vers mon hébergeur toutes les 5 minutes
- Quelques logiciels de contrôle et monitoring pour assurer une surveillance 24h/24 du fonctionnement de la station
* Equipement complémentaire:
- Un Onduleur pour protéger des surtensions et permettre un fonctionnement d'environ 30mn sans electricité
|

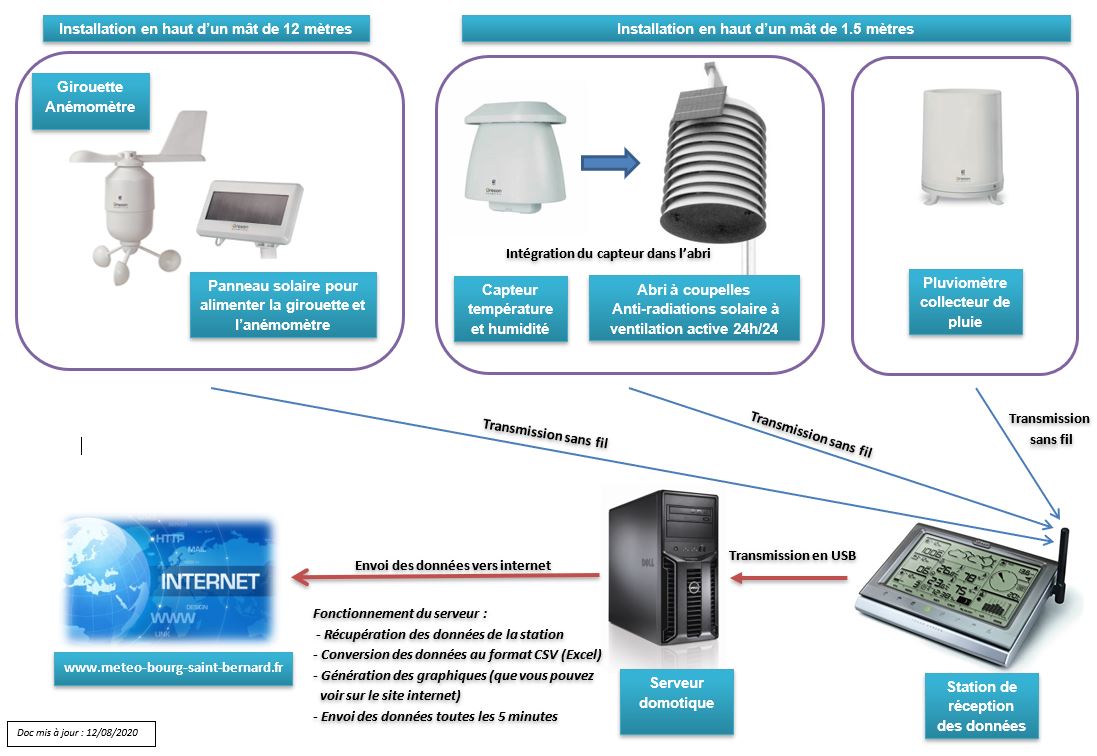

Principe de fonctionnement
(Cliquez sur l'image pour l'agrandir)
Principales caractéristiques des composants de la station:
Base de la station
- Fréquence de réception RADIO 433MHz
- Portée jusqu’à 100 mètres (328 pieds) sans obstacles
- Liaison en USB vers le Serveur
- Nombre de canaux 10 + 1 pour Vent + 1 pour Pluie + 1 pour UV
- Alimentation de secours par pile (autonomie environ 3 mois)
- Mémoire de secours pour enregister toutes les données si pas de connexion au PC durant environ 14 jours
- Visualisation sur l'écran tactile de l'état de la transmission ainsi que des piles des émetteurs (Capteur temp,hygro, girouette,vent,...)
Pluviomètre à distance PCR 800
- Unité précipitation mm/heure
- Plage de mesure de 0 mm/heure à 999 mm/heure max
- Résolution minimale 1 mm/heure soit 1 litre par mètre carré
Thermomètre/Hygromètre extérieur THGR 800
- Mesure de température de - 30°C à +60°C
- Mesure d'hygrométrie de 2% à 98% RH
Anémomètre/Girouette WGR 800
- Unité de mesure de vitesse du vent : M/s, km/h, Miles/h, noeuds
- Précision de la vitesse : 2 m/s ~ 10 m/s (+/- 3 m/s). 10 m/s ~ 56 m/s (+/- 10%)
- Précision de la direction : 16 positions
- Transmission du signal de la vitesse du vent : Toutes les 14 secondes environ
- Mémoire : Vitesse de rafale maximum
Accessoires
La station est actuellement équipé de:
- Un mât de 12 mètres de hauteur pour l'anémomètre et la girouette
- Un panneau solaire (perché en haut du mât du 12m) pour alimenter l’anémomètre et la girouette
- Un second mât de 1.5 mètres de hauteur pour le capteur de température et d'humidité
- Un abris météo, monté sur le mât de 1.5m, à coupelles, à ventilation active 24h/24 pour le capteur de température et d'humidité extérieure
(réalisé par mes soins suivant les recommandations de Météo France)
Détail de l'abri:
-> 11 coupelles blanches de diamètre 35cm et hauteur 2.5cm,
-> 1 panneau solaire monocrystallin de 12 volts (210mA)
-> 1 accu Li-Po de 9v avec un régulateur de charge
-> 1 ventilateur de PC 12v basse conso de 8x8cm
- 6x sonde Thermo-hygro THGR810 (pour les mesures des températures intérieures)
Quelques photos de l'installation
Abri à coupelles équipé d'un panneau solaire 12v pour alimenter une petite batterie rechargeable qui, elle même
alimente un ventilateur installé dans la partie haute de l'abri (au dessus du capteur de température et d'hygrométrie).
Ce système permet de générer un flux d'air ascendant 24h/24 à l'intérieur de l'abri et
donc d'éviter un échauffement dû au rayonnement du soleil.
De plus ce système permet d'accroitre la précision des mesures.
Sur la photo de droite vous pouvez voir l'avant dernière coupelle équipé du ventilo et de son connecteur.
|

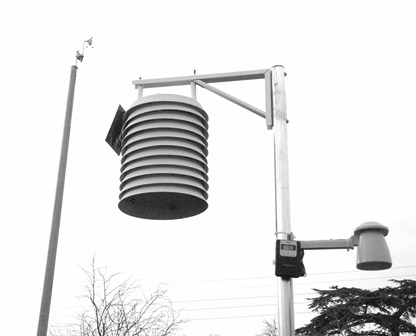

Vue du mât de 12 mètres (sur la gauche) ainsi que de l'abri à coupelles
J'utilise encore le boitier de l'ancien capteur THGN801 (à droitre) pour tester les différences de mesure entre les 2 abris.
|
|
|
